Пускові та робочі конденсатори: що це і чому вони важливі?

Конденсатори - невід'ємна частина сучасних електричних систем, що використовуються в різних пристроях: від побутової техніки до промислового обладнання. Однак, далеко не всі знають, що конденсатори поділяються на пускові та робітники, і кожен із цих типів відіграє свою ключову роль у забезпеченні ефективної роботи електродвигунів та інших пристроїв. Давайте розберемося, що таке пускові та робочі конденсатори, як вони працюють і чому їхній вибір важливий.

Що означає ємність конденсатора?

Ємність конденсатора — це одна з ключових характеристик цього електричного компонента, що визначає його здатність накопичувати та утримувати електричний заряд. Вимірюється ємність у фарадах (Ф), але на практиці частіше використовуються менші одиниці: мікрофаради (мкФ), нанофаради (нФ) та пікофаради (пФ). Розуміння того, що таке ємність конденсатора і як вона впливає на роботу електричних схем, важливо для правильного вибору та використання цих компонентів.

Принцип роботи конденсатора Конденсатор складається з двох провідних пластин (електродів), розділених діелектриком (непровідним матеріалом). Коли між пластинами прикладається напруга, електричні заряди накопичуються на них, створюючи електричне поле. Кількість накопиченого заряду і визначає ємність конденсатора.

Основні аспекти ємності:

1. Кількість заряду: Ємність конденсатора показує, скільки електричного заряду він може накопичити при заданій напрузі. Формула для цього виражається як Q = C * V, де Q — заряд, C — ємність, V — напруга.
2. Типи діелектрика: Матеріал, використаний як діелектрик між пластинами, впливає на ємність. Різні матеріали мають різні діелектричні постійні, що відображається на здатності конденсатора накопичувати заряд.
3. Площа пластин та відстань між ними: Чим більша площа пластин і менша відстань між ними, тим більша ємність конденсатора. Ці параметри прямо пропорційні його ємності.

Практичне значення ємності конденсатора

• Фільтрація: У джерелах живлення ємність конденсаторів використовується для згладжування пульсацій напруги. Чим більша ємність, тим ефективніше конденсатор може згладжувати пульсації.
• Зберігання енергії: Конденсатори з великою ємністю можуть тимчасово зберігати енергію, що використовується в різних пристроях, від спалахів фотокамер до аварійних джерел живлення.
• Резонансні схеми: У схемах із змінним струмом ємність конденсатора впливає на резонансну частоту. Це властивість використовується в радіопередавачах і приймачах для налаштування на певні частоти.
• Пускові конденсатори: У електродвигунах ємність пускових конденсаторів визначає їх здатність забезпечувати високий стартовий момент для запуску двигуна.

Фактори, що впливають на вибір ємності конденсатора При виборі конденсатора для конкретного завдання важливо враховувати кілька факторів:

• Потрібна ємність: Залежно від призначення конденсатора вибирається необхідна ємність. Для фільтрації або зберігання енергії потрібні конденсатори з великою ємністю, для резонансних схем – з точно розрахованою ємністю.
• Робоча напруга: Конденсатор повинен бути розрахований на напругу, що перевищує максимальну робочу напругу в ланцюзі, щоб уникнути пробою.
• Температурний діапазон: Враховуйте умови експлуатації, оскільки екстремальні температури можуть вплинути на стабільність ємності.
• Фізичні розміри: Простір, доступний для встановлення конденсатора, також може обмежувати вибір за розмірами і формою.

Що таке пускові конденсатори?

Пускові конденсатори призначені для короткочасного використання ланцюгах електродвигунів змінного струму. Їхнє основне завдання - забезпечити необхідний початковий пусковий момент і полегшити запуск двигуна. Коли двигун досягає своєї робочої швидкості, пусковий конденсатор відключається, поступаючись місцем робочому конденсатору.

Переваги пускових конденсаторів:

Підвищення пускового моменту: Пускові конденсатори збільшують початковий момент двигуна, що дозволяє йому швидше та ефективніше досягати робочої швидкості.

Зниження пускового струму: Завдяки їм знижується початковий струм, що запобігає перевантаженню та зносу електродвигуна.

Покращення загального ККД двигуна: Оптимальний пусковий момент сприяє кращому функціонуванню двигуна загалом.

Що таке робочі конденсатори?

Робочі конденсатори, на відміну пускових, залишаються включеними в ланцюг протягом усього часу роботи двигуна. Їхнє основне завдання — покращення робочих характеристик двигуна, у тому числі підвищення потужності та стабільності його роботи.

Переваги робочих конденсаторів:

Стабілізація напруги: Робочі конденсатори допомагають стабілізувати напругу в ланцюзі, що сприяє стабільній та надійній роботі двигуна.

Збільшення ефективності: Вони підвищують коефіцієнт потужності, що знижує енерговитрати та збільшує загальну ефективність системи.

Довговічність: Постійне використання робочих конденсаторів сприяє продовженню терміну служби електродвигуна.

Як визначити поломку конденсатора: поради та методи

Конденсатори, як і будь-які інші компоненти електричних систем, можуть поступово виходити з ладу. Проблеми з конденсаторами можуть призвести до несправностей або повної зупинки електродвигунів та інших пристроїв. Тому важливо вміти швидко та точно визначити поломку конденсатора. У розділі ми розглянемо основні методи діагностики несправностей конденсаторів.

Ознаки несправності конденсатора

Перш ніж розпочати перевірку конденсатора, слід звернути увагу на такі ознаки його несправності:

Проблеми із запуском двигуна: Якщо двигун не запускається або запускається важко, проблема може полягати в несправному пусковому конденсаторі.

Низька потужність або зниження продуктивності Зниження ефективності роботи двигуна може бути пов'язане з несправністю робочого конденсатора.

Перегрів двигуна: Перегрів може бути викликаний несправністю конденсатора, що призводить до збільшення навантаження двигуна.

Незвичайні звуки: Гудіння, свист або інші незвичайні звуки під час роботи двигуна можуть вказувати на проблеми з конденсатором.

Візуальні пошкодження: Здуття, виток електроліту або тріщини на корпусі конденсатора свідчать про його пошкодження.

Методи перевірки конденсатора

1. Візуальний огляд

Першим кроком у діагностиці конденсатора є його візуальний огляд. Зверніть увагу на такі ознаки:

Здуття: Наявність здуття на корпусі конденсатора може вказувати на його перегрів або внутрішні пошкодження.

Виток: Електроліт, що випливає з конденсатора, свідчить про його пошкодження та необхідність заміни.

Тріщини або пошкодження корпусу: Будь-які видимі пошкодження корпусу конденсатора потребують його заміни.

2. Перевірка мультиметром

Мультиметр це основний інструмент для перевірки працездатності конденсатора. Для перевірки виконайте такі кроки:

Вимкніть живлення пристрою: Перед перевіркою конденсатора переконайтеся, що пристрій вимкнено від джерела живлення.

Розрядіть конденсатор: Щоб запобігти травмам, розрядіть конденсатор, з'єднавши його висновки за допомогою резистора.

Виставте мультиметр на режим вимірювання ємності: Якщо мультиметр підтримує вимірювання ємності, виберіть відповідний режим.

Підключіть щупи мультиметра до виводів конденсатора: З'єднайте щупи мультиметра з виводами конденсатора та прочитайте показання.

Порівняйте показання номінальної ємності: Отримані дані порівняйте з номінальною ємністю, вказаною на корпусі конденсатора. Значне відхилення від номіналу свідчить про несправність.

3. Перевірка за допомогою омметра

Якщо мультиметр не підтримує вимірювання ємності, можна використовувати режим омметра:

Виставте мультиметр на режим вимірювання опору (омметр):

Підключіть щупи мультиметра до висновків конденсатора:

Спостерігайте за показаннями мультиметра:

Нескінченний опір: Вказує на розрив усередині конденсатора (несправність).

Нульовий опір: вказує на коротке замикання

Як вибрати правильний конденсатор?

Вибір правильного конденсатора залежить від кількох факторів, включаючи тип двигуна, умови експлуатації та конкретні вимоги до роботи пристрою. Важливо враховувати:

Ємність конденсатора: Підбирається відповідно до потужності двигуна та його робочих характеристик.

Робоча напруга: Конденсатор повинен відповідати номінальній напругі мережі.

Тип конденсатора: Залежно від застосування вибираються або пускові або робочі конденсатори, або комбінація обох типів.

Де можна придбати якісні пускові та робочі конденсатори?

Придбати якісні пускові та робочі конденсатори можна у спеціалізованих магазинах та у перевірених постачальників. Одним з таких надійних постачальників є компанія Element-TM, яка пропонує широкий асортимент конденсаторів для різних застосувань. Тут ви знайдете конденсатори різних ємностей та напруг, отримаєте професійну консультацію та допомогу у підборі необхідних компонентів.

Поради щодо продовження терміну служби конденсаторів:

Правильна установка: Переконайтеся, що конденсатори встановлені відповідно до технічних вимог та рекомендацій виробника.

Регулярна перевірка: Проводьте регулярні перевірки та технічне обслуговування конденсаторів для виявлення та усунення можливих проблем.

Уникайте перевантажень: Не допускайте перевантажень та перегріву конденсаторів, що може призвести до їх передчасного виходу з ладу.

Використання якісних компонентів: Вибирайте конденсатори від перевірених виробників, таких як Element-tm, які гарантують високу якість та надійність своєї продукції.

Як підключити конденсатори в ланцюг електродвигуна для запуску з кнопкою ПНВС

Конденсатори відіграють ключову роль запуску електродвигунів, особливо в однофазних системах. Одним із ефективних методів запуску є використання кнопки ПНВС (пусковий натискний вимикач із самоповерненням). Розгляньмо, як правильно підключити конденсатори в ланцюг електродвигуна для запуску з кнопкою ПНВС.

Покрокова інструкція щодо підключення конденсаторів з кнопкою ПНВС

Визначте тип конденсаторів:

Пусковий конденсатор: Використовується лише при запуску двигуна та вимикається після досягнення повної швидкості.

Робочий конденсатор: Залишається підключеним до ланцюга під час роботи двигуна.

Підготуйте необхідні матеріали та інструменти:

Пусковий та робочий конденсатори.

Кнопка ПНВС.

Провід для з'єднань.

Мультиметр для перевірки з'єднань.

Ізолента та клемні колодки.

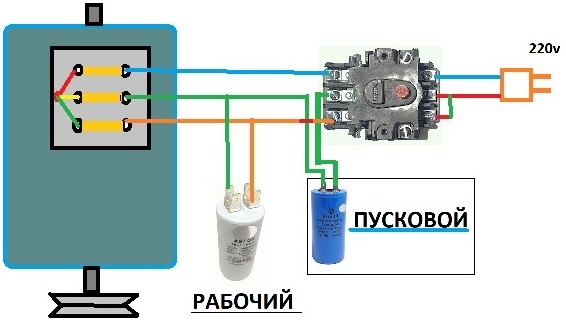

Схема підключення:

Підключіть робочий конденсатор паралельно до основної обмотки двигуна.

Підключіть пусковий конденсатор через кнопку ПНВС паралельно до робочого конденсатора.

Підключення кнопки ПНВС:

Один висновок кнопки ПНВС підключіть до загальної точки з'єднання конденсаторів.

Інший висновок кнопки підключіть до проводу живлення, що веде до електродвигуна.

Перевірка та тестування:

Увімкніть живлення системи.

Натисніть кнопку ПНВС, щоб запустити двигун. Пусковий конденсатор забезпечить потрібний пусковий момент.

Після досягнення двигуном повної швидкості відпустіть кнопку ПНВС. Пусковий конденсатор відключиться, залишивши робочий конденсатор у ланцюзі.

Важливі рекомендації:

Перевірте надійність з'єднань: Переконайтеся, що всі з'єднання виконані якісно та надійно.

Використовуйте відповідні конденсатори: Переконайтеся, що ємність та номінальна напруга конденсаторів відповідають вимогам двигуна.

Регулярна перевірка: Періодично перевіряйте стан конденсаторів та кнопки ПНВС для своєчасного виявлення можливих несправностей.

Правильне підключення конденсаторів з використанням кнопки ПНВС забезпечує надійний та ефективний запуск електродвигуна, знижує навантаження на систему та продовжує термін служби обладнання. Дотримуючись цих рекомендацій, ви можете бути впевнені у стабільній роботі вашого електродвигуна.

Висновок

Конденсатори відіграють важливу роль у роботі електричних систем, тому важливо своєчасно виявляти та усувати їх несправності. Використання методів візуального огляду та перевірки мультиметром допоможе швидко визначити поломку конденсатора та вжити заходів для його заміни. Дотримання рекомендацій щодо обслуговування та встановлення конденсаторів дозволить продовжити їх термін служби та забезпечити надійну роботу обладнання. Купуючи конденсатори від компанії Element-tm, ви можете бути впевнені в їх високій якості та довговічності.
