Конденсаторы пусковые

Пусковые Конденсаторы

Пусковые конденсаторы играют ключевую роль в запуске электродвигателей, обеспечивая их стабильную работу.

Пусковой конденсатор должен включаться только в течение нескольких секунд (3-5 секунд), после чего двигатель должен начать уверенно вращаться, после чего конденсатор должен быть отключен. Для обеспечения правильного включения и отключения существует кнопка (включающий ПНВС)

Для запуска и работы асинхронного электродвигателя необходимо дополнительно подключать конденсаторы пусковые и рабочие. В основном применяют полипропиленовые конденсаторы, они широко используются как для промышленных, так и для бытовых электромоторов.

Принцип Работы Пускового Конденсатора

Пусковой конденсатор служит для увеличения крутящего момента электродвигателя в момент его запуска. Он подключается параллельно пусковой обмотке двигателя и создает фазовый сдвиг, что позволяет запустить ротор с высокой скоростью. Как только двигатель набирает необходимую скорость, пусковой конденсатор отключается, оставляя рабочий конденсатор для поддержания работы двигателя.

Причины Поломки Конденсатора

Поломка конденсатора может быть вызвана несколькими факторами:

• Перегрев: Из-за чрезмерного нагрева может произойти разрыв внутренних элементов.
• Перенапряжение: При скачках напряжения конденсатор может выйти из строя.
• Старение: Со временем материалы конденсатора теряют свои свойства.
• Механические повреждения: Удары или вибрации могут повредить конденсатор.

Подключение Конденсатора в Цепь Запуска Электродвигателя

Подключение пускового конденсатора в цепь электродвигателя требует соблюдения нескольких шагов:

1. Определение емкости: Подбор емкости конденсатора в соответствии с мощностью двигателя.
2.

3. Подключение: Конденсатор подключается параллельно пусковой обмотке двигателя.
4. Отключение: После набора скорости конденсатор отключается автоматически или с помощью реле.

Пример расчёта необходимой ёмкости для запуска:

Подключение (звездой)-Если мощность мотора =1 квт (если цепь 220в, то 1 квт=5А)  формула (2800 х 5А и делим на 220в=65 мкф) Всегда советуем ставить ёмкость с запасом

Подключение (треугольником)-Если мощность мотора =1 квт (если цепь 220в, то 1 квт=5А)  формула (4800 х 5А и делим на 220в=110 мкф)  Всегда советуем ставить ёмкость с запасом

О чём говорит маркировка конденсатора:

Основная маркировка, это ёмкость, измеряемая в микрофарадах и напряжение тока, (чем больше напряжение, тем меньше конденсатор выдерживает циклов работы)

400V=(+-) 10000 циклов

450V=(+-) 3000 циклов

500V=(+-) 1000 циклов

Данные конденсаторы могут применяться как в рабочих, так и пусковых режимах, находясь в  цепи, для подключения электро моторов на 220 и 380 вольт.

Как Проверить Реальную Емкость Конденсатора

Проверка емкости конденсатора может быть выполнена с помощью мультиметра:

1. Разрядка конденсатора: Перед началом измерения конденсатор необходимо разрядить.
2. Подключение мультиметра: Подключите мультиметр к выводам конденсатора.
3. Измерение: Включите режим измерения емкости и проверьте показания. Значение должно соответствовать указанному на корпусе конденсатора.

Что Может Привести к Взрыву Конденсатора

Взрыв конденсатора может произойти по следующим причинам:

• Чрезмерное напряжение: Превышение допустимого напряжения может вызвать перегрев и взрыв.
• Неправильная полярность: При подключении электролитического конденсатора с нарушением полярности.
• Дефекты конструкции: Производственные дефекты или использование низкокачественных материалов.

Для гарантированной работы конденсаторов, настоятельно советуем использовать конденсаторы в два роза превышающие по напряжению используемую сеть.

На пример, если подключаете мотор на 220 в , конденсатор берите 450 в. Во время работы нагрузки на двигателе меняются, а соответственно и меняются нагрузки на конденсаторе.

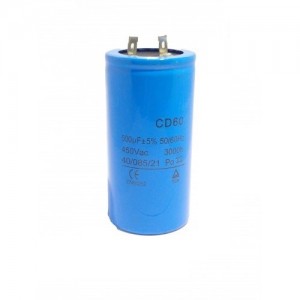

Пусковые конденсаторы, маркировка CD60

Пусковые конденсаторы предназначены для кратковременного повышения пускового момента электродвигателей. Они обеспечивают дополнительный импульс, необходимый для запуска двигателя. Основные модели пусковых конденсаторов включают:

• CD60 100мкФ 450В

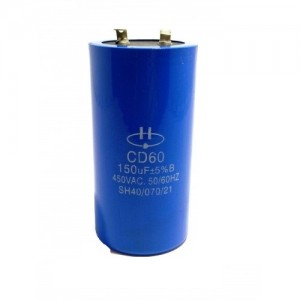

• CD60 150мкФ 450В
• CD60 200мкФ 450В

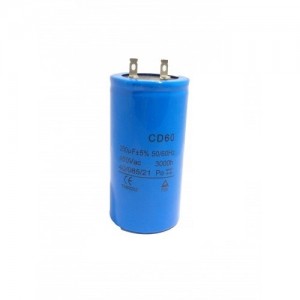

• CD60 250мкФ 450В

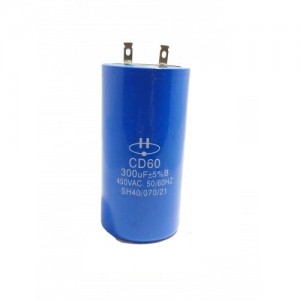

• CD60 300мкФ 450В

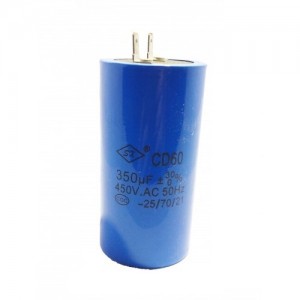

• CD60 350мкФ 450В

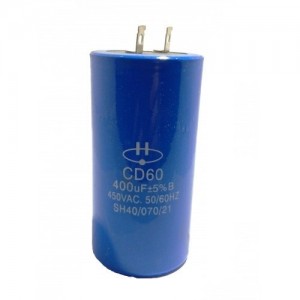

• CD60 400мкФ 450В

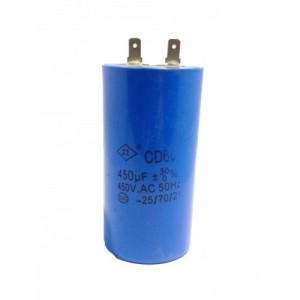

• CD60 450мкФ 450В
• CD60 500мкФ 450В

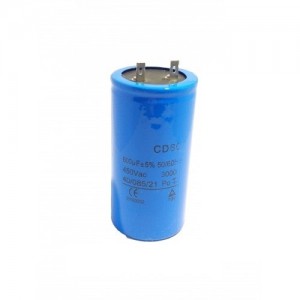

• CD60 600мкФ 450В
• CD60 700мкФ 450В
• CD60 800мкФ 450В
• CD60 1000мкФ 450В

Пуско-рабочие конденсаторы с маркировкой СВВ60

Рабочие конденсаторы используются для стабилизации и улучшения характеристик электродвигателей в процессе их работы. Пуско-рабочие конденсаторы совмещают функции пусковых и рабочих конденсаторов, обеспечивая как начальный импульс, так и поддержание стабильной работы. Модели включают:

• СВВ60 2мкФ 450В
• СВВ60 4мкФ 450В
• СВВ60 5мкФ 450В
• СВВ60 6мкФ 450В
• СВВ60 8мкФ 450В
• СВВ60 9мкФ 450В
• СВВ60 10мкФ 450В
• СВВ60 12мкФ 450В
• СВВ60 14мкФ 450В
• СВВ60 16мкФ 450В
• СВВ60 18мкФ 450В
• СВВ60 20мкФ 450В
• СВВ60 25мкФ 450В
• СВВ60 30мкФ 450В
• СВВ60 35мкФ 450В
• СВВ60 40мкФ 450В
• СВВ60 45мкФ 450В
• СВВ60 50мкФ 450В
• СВВ60 55мкФ 450В
• СВВ60 60мкФ 450В
• СВВ60 70мкФ 450В
• СВВ60 80мкФ 450В
• СВВ60 90мкФ 450В
• СВВ60 100мкФ 450В
• СВВ60 120мкФ 450В
• СВВ60 150мкФ 450В
• СВВ60 200мкФ 450В

Где Купить Качественный Пусковой Конденсатор

Лучшие и качественные пусковые и рабочие конденсаторы можно купить в магазинах компании Element-tm. Компания предлагает самый широкий ассортимент конденсаторов и предоставляет бесплатные консультации и расчеты емкостей для надежной работы двигателя.

• Ассортимент: Широкий выбор конденсаторов для любых нужд.
• Консультации: Бесплатная помощь в подборе и расчете необходимой емкости.
• Доставка: Быстрая отправка по всей Украине, занимающая всего 1 день.
• Гарантия: Компания Element-tm предоставляет гарантию на конденсаторы сроком до 2 лет, что подтверждает их высокое качество и надежность.

Производитель Китай (Компания AST ON)

Наша компания поставляет на прямую с завода в Китае данную продукцию, основную массу конденсаторов мы поставляем Украинским компаниям, производителям разного рода продукта.

Именно эта марка достойно прошла испытания в разнообразных сферах применения.

Заключение

Пусковые конденсаторы являются неотъемлемой частью электродвигателей, обеспечивая их запуск и стабильную работу. Знание принципов работы, причин поломок и методов проверки емкости поможет вам избежать проблем и выбрать качественные комплектующие. Покупая конденсаторы в компании Element-tm, вы гарантированно получаете надежный продукт с долгим сроком службы и гарантией качества
