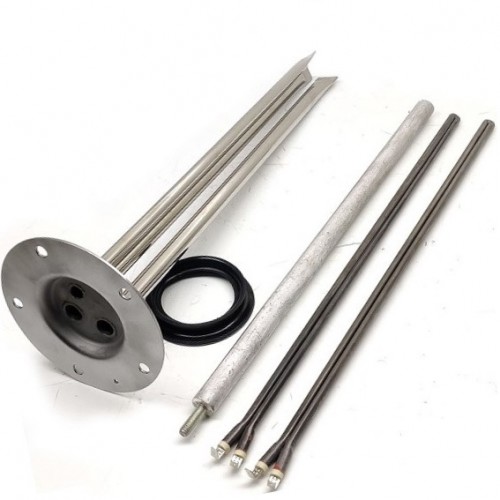

Фланец-колба для бойлера ZEUS Mechanikal Dry ZS-DD 80 под сухие ТЭНы 123 мм

Фланец-колба для бойлера ZEUS Mechanikal Dry ZS-DD 80 предназначена для установки сухих ТЭНов и используется как надежный монтажный элемент системы нагрева. Изделие изготовлено из нержавеющей стали, устойчивой к воздействию влаги, перепадам температуры и коррозии.

Данная фланец-колба ZEUS под сухие ТЭНы подойдет для восстановления или ремонта бойлера, когда штатная колба повреждена, деформирована или имеет признаки коррозии.

Конструкция предусматривает установку двух сухих ТЭНов, отдельную трубку для термостата и место для установки магниевого анода.

Основные характеристики фланца-колбы ZEUS

• Назначение: для бойлера ZEUS Mechanikal Dry ZS-DD 80
• Тип: фланец-колба под сухие ТЭНы
• Материал фланца: нержавеющая сталь
• Диаметр фланца: 123 ± 1 мм
• Толщина фланца: 2,5 мм
• Количество крепежных отверстий: 5 шт.
• Диаметр крепежных отверстий: 9 мм
• Расстояние между центрами отверстий по диагонали: 101 мм
• Расстояние между центрами крепежных отверстий: 52,2 мм
• Отверстие для заземления: 1 шт., резьба 4 мм
• Диаметр внутренней выступающей части: 85–88 мм

Трубки под сухие ТЭНы

Фланец оборудован двумя трубками для сухих нагревательных элементов:

• количество трубок — 2 шт.;
• длина трубок — 430 мм;
• наружный диаметр — 16 мм;
• внутренний диаметр — 13 мм.

Конструкция позволяет устанавливать сухие ТЭНы различной мощности, в том числе:

800 Вт, 900 Вт, 1000 Вт и 1200 Вт.

Трубка для термостата

Предусмотрена отдельная трубка для установки термостата:

• наружный диаметр — 12 мм;
• внутренний диаметр — 10 мм.

Также предусмотрено резьбовое отверстие 8 мм для установки магниевого анода.

Преимущества фланца-колбы ZEUS из нержавеющей стали

Фланец-колба является важной частью конструкции бойлера с сухими ТЭНами. Именно через нее нагревательные элементы устанавливаются внутрь защитных трубок, не контактируя непосредственно с водой.

Надежная нержавеющая сталь

Использование нержавеющей стали обеспечивает хорошую устойчивость детали к влаге, температурным нагрузкам и коррозии. По сравнению с обычным стальным фланцем, нержавеющий вариант рассчитан на более длительную эксплуатацию во влажной среде.

Два сухих ТЭНа

Конструкция рассчитана на установку двух сухих нагревательных элементов. Это позволяет подобрать необходимую мощность нагрева в соответствии с характеристиками конкретного бойлера ZEUS.

Защита ТЭНов от прямого контакта с водой

Сухие ТЭНы находятся внутри специальных защитных трубок и непосредственно не соприкасаются с водой. Это снижает влияние накипи и отложений на нагревательные элементы и упрощает их обслуживание.

Возможность установки магниевого анода

Фланец-колба ZEUS имеет специальное место для магниевого анода. Анод выполняет защитную функцию и помогает уменьшить коррозионное воздействие воды на металлические элементы бойлера.

Фланец-колба для сухого ТЭНа — когда требуется замена?

Замена фланца может потребоваться при обнаружении:

• коррозии металла;
• деформации фланца;
• повреждения защитных трубок;
• нарушения герметичности;
• механических повреждений;
• износа посадочного места;
• протечки в области соединения фланца с баком.

Если старая колба повреждена, установка нового фланца-колбы позволяет восстановить штатную конструкцию системы нагрева без замены всего бойлера.

Как заменить фланец-колбу в бойлере ZEUS?

Перед началом работы обязательно отключите бойлер от электросети.

Общая последовательность замены:

1. Отключите электропитание водонагревателя.
2. Перекройте подачу холодной воды.
3. Полностью слейте воду из бака.
4. Получите доступ к фланцу, сняв защитную крышку.
5. Отсоедините электрические провода и элементы управления.
6. Открутите крепеж фланца.
7. Аккуратно извлеките старую фланец-колбу.
8. Очистите посадочное место от загрязнений и отложений.
9. Установите новую прокладку.
10. Установите новый фланец-колбу ZEUS.
11. Равномерно затяните крепеж.
12. Установите сухие ТЭНы, термостат и магниевый анод.
13. Подключите электрические соединения.
14. Заполните бойлер водой и убедитесь в отсутствии протечек.
15. Только после полного заполнения бака подключите водонагреватель к электросети.

Если нет опыта работы с электрическими водонагревателями, рекомендуется доверить установку специалисту.

Магниевый анод для бойлера ZEUS

При замене фланца-колбы рекомендуется одновременно проверить состояние магниевого анода.

Магниевый анод постепенно расходуется в процессе эксплуатации и требует периодического контроля. Его основная задача — дополнительная защита металлических элементов водонагревателя от коррозионных процессов.

Своевременная замена изношенного анода помогает поддерживать защиту бака и других металлических компонентов бойлера.

Важно: при установке нового фланца рекомендуется использовать подходящий магниевый анод с соответствующими размерами и резьбой.

Уплотнительная прокладка для фланца ZEUS

При замене фланца-колбы особое внимание следует уделить уплотнительной прокладке.

Даже качественный фланец не сможет обеспечить герметичность, если старая прокладка потеряла эластичность, деформировалась или имеет повреждения.

Поэтому при ремонте бойлера ZEUS рекомендуется устанавливать новую качественную прокладку, подходящую по диаметру и конструкции.

Почему стоит купить фланец-колбу ZEUS в Element-TM?

Element-TM предлагает комплектующие для ремонта и обслуживания электрических водонагревателей.

Фланец-колба для ZEUS Mechanikal Dry ZS-DD 80 изготовлена с учетом необходимых размеров и конструктивных особенностей бойлера.

Перед покупкой рекомендуется обязательно сравнить размеры старой детали с характеристиками новой фланец-колбы, особенно диаметр фланца, расположение крепежных отверстий, длину и диаметр трубок под сухие ТЭНы.

Если вы не уверены, подойдет ли данный фланец для вашего бойлера ZEUS, отправьте нам фотографию старого фланца, ТЭНа или шильдика водонагревателя — специалисты Element-TM помогут определить совместимость.

Купить фланец-колбу для бойлера ZEUS

Ищете фланец для бойлера ZEUS, колбу под сухой ТЭН или запчасти для ремонта водонагревателя? В Element-TM можно подобрать необходимые комплектующие для восстановления системы нагрева.

Фланец-колба ZEUS 123 мм — практичное решение для замены изношенной или поврежденной детали. Нержавеющая сталь, две трубки под сухие ТЭНы, посадочное место под термостат и магниевый анод делают эту конструкцию удобной для комплексного ремонта бойлера.

Подберите подходящий фланец-колбу ZEUS и восстановите работоспособность бойлера без замены всего водонагревателя.
